開発実績
演出装置
2016.04.17

LED照明 研究 開発  ソーラーパネルとバッテリーとLED



【お客様】株式会社ツカハラ

【場 所】群馬県伊勢崎市

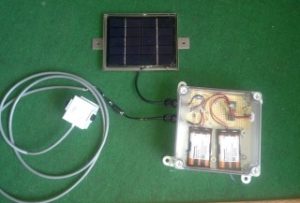

【仕 様】小型ソーラーパネルとニッケル水素パッテリーと超高輝度LED(3Wクラス)の組合せ

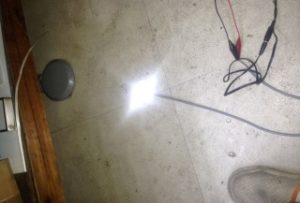

ブロック塀を有効活用し路面照明や直近の花壇をライトアップなどで地域貢献する

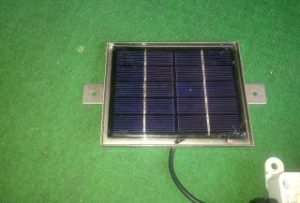

ソーラーパネルとバッテリーの仕様
メーカー  型式     出力 電圧  電流   寸法
1・SUNYOOO SY-M2W   2W  6.9V  0.39A 116×116mm
2・オプトサプライ OPL50A23101 1.15W 5V   0.23A  90×125mm
3・SUNYOOO SY-M1.15W  1.15W 5.9V   0.27A  90×116mm
4・パナソニック ニッケル水素電池パック 3.6V830mAを2セット
その他の特徴
1・設置場所として約100mmの厚みのある「ブロック塀」を有効活用したいと言う点が依頼者塚原様の発送です。

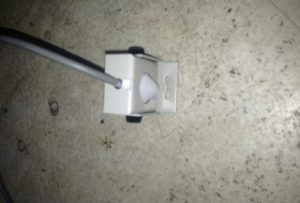

2・夜明けと日没は明るさセンサー(cds)をソーラーパネル横に組み込んで抵抗値の変化をCPUでアナログ値として読み取って充放電(バッテリー充電とLED点灯)を制御しています。
3・バッテリーの過放電を防いで寿命を長引かせるべく常にバッテリーの電圧はCPUが監視しています。CPUの安定動作のためにDC/DCコンバーターを組み込んでいます。

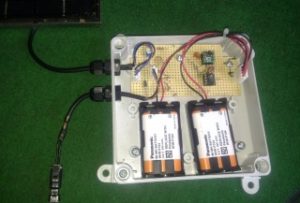

4・制御基板とバッテリーは防水ケースに組込んで屋外仕様に仕上げました。
今後のテーマ

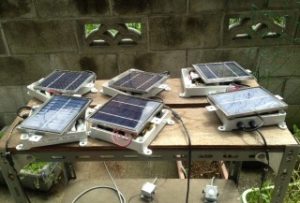

1・ソーラーパネル自体が発展途上の部品でありますので特に小型は種類も少ないので個々の特性を日々動作データーとして集積を継続していきます。
2・バッテリーの容量と使用するLEDのパワーと求められる明るさを極めていきます。ソーラーパネルを一段大きくしてバッテリーとLEDの組み合わせを研究していきます。
